特征
  • 高度转矩驱动
    独特齿断面使皮带能传输更高的动力。
  • 更低的噪声水平
    嵌齿驱动非常流畅。由于齿顶端和底部的坡口有直接的接触,能使带子即使在高速运作的情况下也不会发出噪音。
  • 更长的服务寿命
    由于“孤形道”,每个滑轮齿的张力结构应力较小。
  • 不必维修
    不必润滑。
  • 节省空间
    由于它具有高动力的传送功能,带子和滑轮的宽度可以改为较窄。因此,就有多一点空间把机器设计得更紧凑。

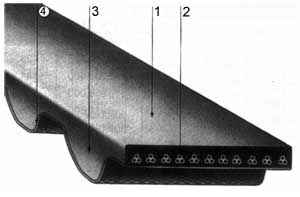

结构

  1. 氯丁二烯树胶底
  2. 纤维玻璃张力构件
  3. 氯丁二烯树胶齿
  4. 尼龙帆布

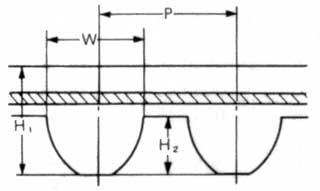

示意图
型号P(mm)H1(mm)H2(mm)W
2GT S2M2.001.400.761.30
3GT 3M S3M3.002.001.141.95
S4.5M4.502.701.712.93
5GT 5M S5M5.003.611.913.25
8MGT 8M 8YU S8M8.005.303.055.20
14MGT 14M S14M14.0010.205.309.10

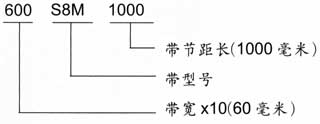

尺寸标志


带宽型号  4060 100150200250400600800100020004000
带宽(mm)4610152025406080100200400
2GT S2Mxxx            x
3GT 3M S3M  xxx       x
S4.5M  xxx      x
5GT 5M S5M    xxxx    x
8MGT 8M 8YU S8M      x  xxx   x
14MGT 14M S14M            xxxx x

如有需求,可提供其他尺寸。
